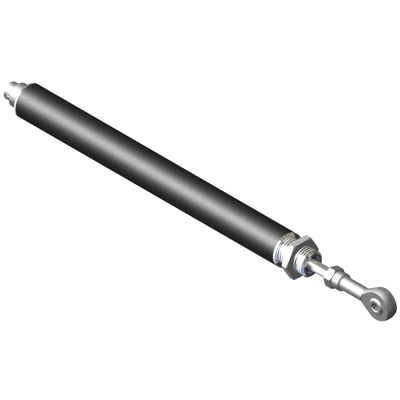

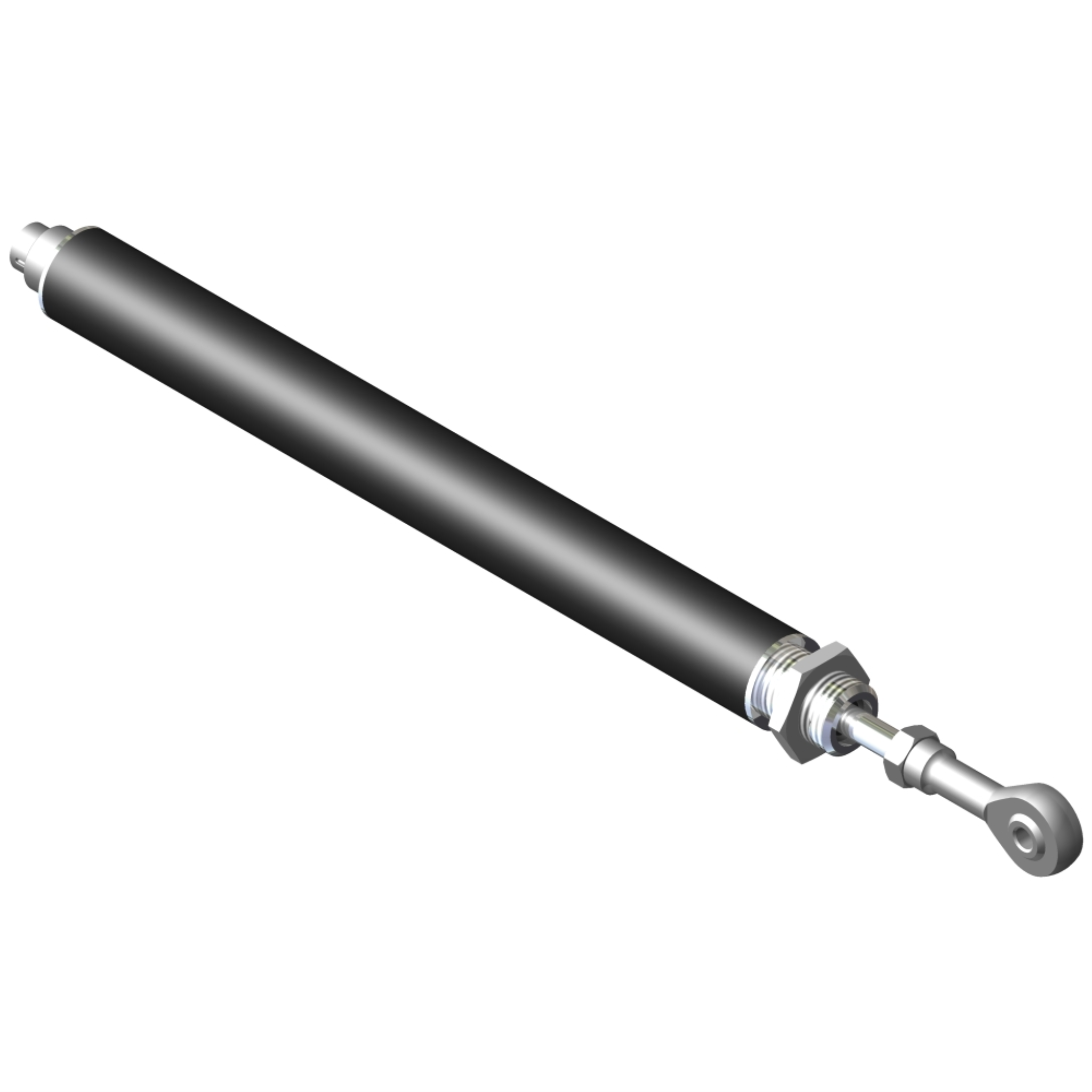

HP 13-002, 1k 100mm, SA
HP 13-002, 1k 100mm, SA

HP 13-002, 1k 100mm, SA

Kurzbeschreibung

Art.Nr: 13-002.100.1
HP 13-002.100.1

Allgemeine Eigenschaften

Funktion:Messen von linearen Verschiebungen bei kardanischer Befestigung des Wegaufnehmers

Längensensoren Basistyp:HP 13

Elektrische Eigenschaften

Anschluss:Miniaturstecker oder Kabel

Auflösung max:0.06%

Auflösung min:0.09%

Belastbarkeit:1,75 W bei 40°C

Betriebsspannung max:42 V DC

Elektrische Messbereich:100mm

Endwiderstand je Seite:1%

Isolationswiderstand:10 MΩ bei 250 V DC

Spannungsfestigkeit:500 V DC

Technologie:gewickelter Widerstand

Unabhängige Linearität:±0.25%

Widerstandstoleranz:±3%

Widerstandswert:1 kΩ

Material

Dichtungen:Lippendichtung und O-Ringe

Gehäuse:Messing, schwarz verchromt

Kabel:PVC Kabel, grau, 3x0,25 mm², abgeschirmt

Kontaktfeder:Edelmetall, präzise justiert

Kontaktträger:Abriebfester Kunststoff

Lagerung:Präzisions-Gleitlager

Schubstange:Rostbeständiger Stahl, geschliffen

Mechanische Eigenschaften

Anschlagfestigkeit:10N

El. Anschluss:Axial

Gewicht:110 g

Lebensdauer:5 Mio. Bewegungen

Verstellkraft mit Dichtung:1.2N

Umwelteigenschaften

Betriebstemperatur:-25°C - +80°C

Schutzklasse:IP44 korrekt montiert
