3 Achsen, Hall, redundant
3 Achsen, Hall, redundant

3 Achsen, Hall, redundant

Art.Nr: 315-009
SK 315-009

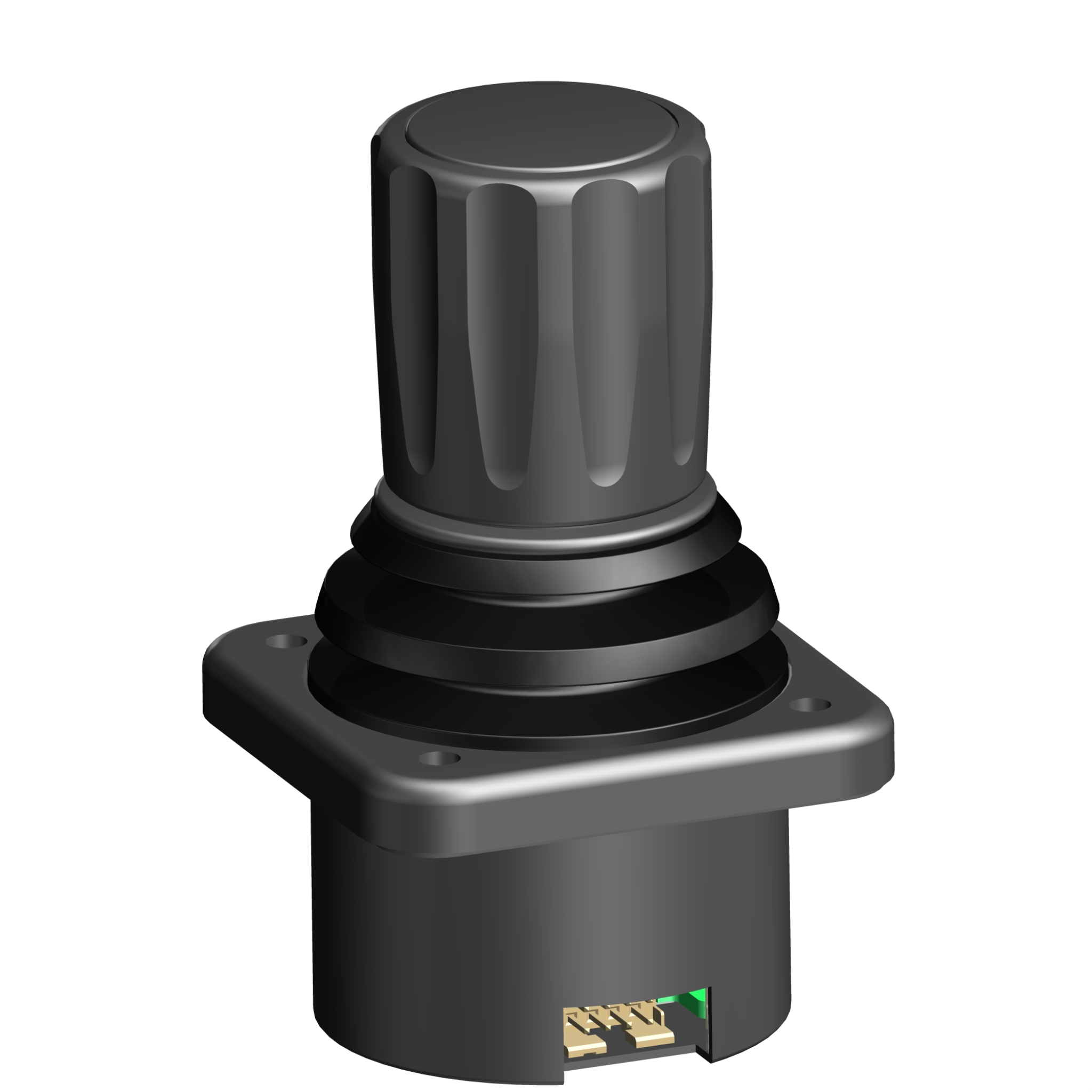

Dieser kompakte Hall-Joystick mit drei Achsen und redundanten Signalen ist ein wahres Kraftpaket in einem kleinen Gehäuse. Trotz seiner geringen Größe ermöglicht er eine präzise Steuerung und bietet gleichzeitig die Sicherheit eines redundanten Signals. Der große Griff sorgt für eine komfortable und haptisch angenehme Bedienung, was ihn ideal für lange Einsatzzeiten macht.

Dieser Joystick ist äußerst vielseitig und findet Anwendung in einer Vielzahl von Bereichen, von der Industrie über die Marine bis hin zu diversen anderen Anwendungen. Er eignet sich sowohl für kleine Steuerungen wie Funkfernsteuerungen als auch für die Bedienung großer Maschinen.

Dank seiner bewährten Technologie ist dieser Joystick bereits in zahlreichen Anwendungen im Einsatz und hat sich dort als zuverlässiges und langlebiges Produkt erwiesen. Die hohe IP-Schutzklasse gewährleistet, dass er auch unter rauen Bedingungen zuverlässig funktioniert und gegen Staub und Wasser geschützt ist.

Allgemeine Eigenschaften

Joystick Basismodell:SK 315 - Der Mittlere

Schiffssteuerung Model:Joystick

Mechanische Eigenschaften

Anzahl Achsen:3

Auslenkwinkel:±20°

Betätigungsmoment Vollauslenkung:0.42 Nm

Kreuzführung:leicht

Kulisse:quadratisch

Losbrechmoment Hauptachsen:0.18 Nm

Max. Betätigungsmoment:18 Nm

Rotationswinkel:±30°

Elektrische Eigenschaften

Anschluss:Minitek

Redundanz:doppeltes Signal parallel

Schnittstelle:analog

Sensor Technologie:Halleffekt Sensoren

Speisespannung :5V DC

Qualifikationen

Schutzklasse frontseitig:IP65 korrekt montiert

Griff

Griffmodell:Winter twist

Spezielle Funktionen im Griff:Drehbar

Material

Faltenbalg:Faltenbalg EPDM

Montage

Befestigungsschrauben:4xM3

Lochausschnitt für Montage:Ø 43mm

Lochbild für Befestigungsschrauben:Ø 49.5mm

Montagerichtung:von oben

Dimensionen

Aussendurchmesser:Ø 50mm

Einbautiefe:25mm

Griffhöhe über Panel:57mm
